Анализ объекта контроля

Качество масел определяется оценкой обусловленной комплексом единичных показателей, на критерий и число таких показателей влияют тип масла, условия и время производства, эксплуатация. Эти показатели для используемых масел служат своеобразным индикатором не только физико-технических свойств самих масел, но и эксплуатационного состояния механизмов, для смазки которых они предназначены. При ненормальной работе систем охлаждения, топливоподачи или воздухоочистки в масле появляются охлаждающая жидкость, топливо и абразивные частицы, наличие которых вызывает повышенный износ трущихся поверхностей. Технические среды стареют и загрязняются в большинстве случаев постепенно и очень важен их мониторинг в работающем состоянии, поэтому оперативный и экспресс-контроль отдельных выборочных показателей позволяет рационально строить информационно-преобразовательный процесс на одном или комплексе технологических признаков.

Состояние объекта определяется спектральными характеристиками, которые отображают характер спектрально-энергетического взаимодействия неоднородных технических сред с оптическим излучением, изменяющимся по спектру в большом диапазоне [3].

Для выбора метода и параметров оптического контроля получены спектральные характеристики различных технических масел (гидравлического и моторного) и проанализированы полученные результаты. На рисунках 1.3 и 1.4 представлены спектральные характеристики технических масел и растворителей в диапазоне 500 − 1000 нм. Оптическая плотность D измерялась в пробах масел в разведенном 1:20 состоянии при оптическом пути 5 мм.

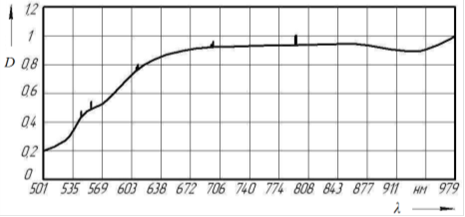

Рисунок 1.3 - Спектральная характеристика моторного масла

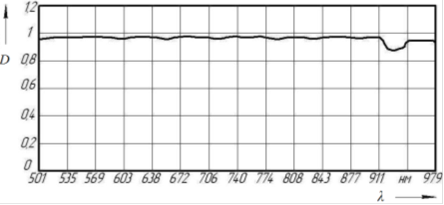

Рисунок 1.4 - Спектральная характеристика растворителей (нефрас, керосин, бензин)

В двух графиках наблюдается наличие неровностей в диапазоне 900−950 нм. Наиболее равномерной спектральной характеристикой отличается нефрас, который может быть рекомендован при контроле разбавленных образцов масла. При введении растворителя в моторное масло равномерность спектральной характеристики уменьшается, эта же закономерность прослеживается и при увеличении доли растворителя. От степени загрязнения моторного масла изменяется чувствительность спектральной характеристики и происходит нивелирование ее неравномерности в диапазоне 900−950 нм. А в загрязненном гидравлическом масле в этом спектральном диапазоне такая неравномерность не меняется и остается той же. Гидравлическое масло отличается разнообразием цветов (например, АМГ-10Е, применяемое в гидросистемах военных самолетов имеет ярко выраженный красный оттенок) вследствие применения присадок, что существенно влияет на его спектральную характеристику.

Компрессорное и моторное масла по своим спектральным характеристикам ничем не отличаются, а осевое выглядит как загрязненное гидравлическое масло. При проведении экспериментов установлено, что различия спектральных характеристик моторного масла с добавлением 5% солярки и чистого масла незначительны. Исследование экспериментально полученных спектральных характеристик различного вида масел и осадительной ванны показывает, что максимальная информация о характере взаимодействия оптического излучения с неоднородностями технических сред и масел сосредоточена в диапазоне 800−1000 нм, однако в спектральном диапазоне 900−950 нм проявляется неравномерность (нелинейность) и в графиках наблюдаются провалы. Наиболее информативным для обследуемых технических сред и масел является диапазон ближнего инфракрасного излучения с длиной войны λ = 880 нм. Влияние цвета масел сглаживается на этой длине волны и на технически реализуемой толщине просвечиваемого слоя контролируемых сред обеспечивается необходимая чувствительность.
