Анализ объекта контроля

Таблица 1.1

Статистика неоднородностей осадительной ванны

Анализы проб осадительной ванны показывают, что дисперсная фаза в виде механических примесей группируются в зависимости от их размеров. Более мелкие неоднородности в пробах группируются в интервале 0,05 ÷ 0,1 мкм (рисунок 1.1), а крупные частицы группируются в интервале 1 ÷10 мкм (рисунок 1.2).

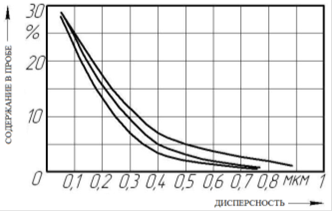

Рисунок 1.1 - Характер изменения мелких неоднородностей в пробах осадительной ванны

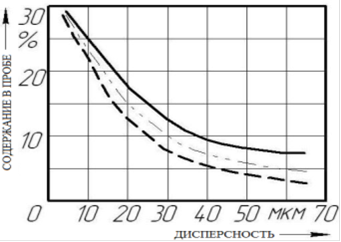

Рисунок 1.2 - Характер изменения крупных неоднородностей в пробах осадительной ванны

Процедура определения состояния осадительной ванны усложняется многообразием анализируемых проб, различием свойств составляющих фракций, пределами измерений и технологиями контроля, которые строятся на физических или физико-химических особенностях среды, зависящих от соотношения сплошной однородной и случайно распределенной дисперсной фаз. При выборе технологий и средств определяющее значение имеет контраст неоднородности с весьма существенными различиями информативных признаков жидкой и твердой фаз осадительной ванны. Обычно в качестве такого признака используются различия плотностей жидкой и твердой фаз, которые для реальных сред отличаются.

Плотность дисперсной составляющей ρс обычно выражают через объемную Сv или весовую Сq концентрации, т. е.:

,

где ρт , ρж - соответственно, плотность жидкой и твердой фаз.

При сравнении плотностей весьма значима стабильность жидкой фазы и постоянства ρж. При этом, жидкая фаза осадительной ванны как динамическая галогенная система в процессе формирования изменяется вследствие различных химических реакций. Для текущей оценки технологического состояния действующей осадительной ванны необходимо оперативно сопоставлять плотности ρж и ρт, но такой принцип оценки осадительной ванны не обеспечивает оперативности и достоверности получаемых результатов и сложен в практике.

Технологии контроля осадительной ванны на основе признака проводимости (удельной электро- и теплопроводности, диэлектрической и магнитной проницаемости и других физических особенностей) строятся на основе формального совпадения зависимостей скалярных и векторных полей потоков электрического тока магнитной индукции и тепла в зависимости от удельных свойств неоднородностей, их состава и концентрации.

Однако на электропроводность осадительной ванны и ее проводимость значительное влияние оказывает содержание серной кислоты и сульфидов, особенно натрия и цинка. Эти признаки концентрации фазы зависят незначительно, что ограничивает информативность таких способов и технологий контроля. Следует добавить, что громоздкость, инерционность и энергозатратность как и колометрических способов мутнометрии ограничивают их применимость для задач оперативного контроля. Главное значение в техническом состоянии эксплуатируемой среды имеют инородные включения в виде топлива, воды и механических примесей. Эти включения попадают на механизмы, и влияют на работоспособность различных агрегатов, что влияет на эксплуатацию технических средств [2].

Совокупности инородных включений в однородной среде при неблагоприятном их сочетании обуславливают ее предельное состояние и соответственно работоспособность машин и агрегатов. Накапливающиеся неоднородности характеризуются пространственно-временным распределением в технологическом объеме и выявляются путем забора проб используемых сред и масел для статистических исследований их свойств.

Для интегральной оценки наличия неоднородностей в однородной структуре работающих технических масел принимается изменяющаяся прозрачность элементарного объема их. Механические примеси, характеризующие неоднородную среду используемых масел, разделены на три группы по их экстремальным размерам. В пределах от 5-15 мкм неоднородности объединены в группу мелких частиц, от 15-25 мкм - в группу средних частиц и от 25-50 и выше - в группу крупных частиц.
