Расчет элементов усилителя мощности
где Uбэотп - напряжение отпирания транзисторов.
Если входные ВАХ транзисторов отсутствуют, то можно ориентировочно принять Uбэотп≈0,5÷0,6 В.
Выбираем Uбэотп=0,6 В.
|
Uкэ1=Uсм =0,6+0,6+0,6+0,6=2,4 (В)(4.7) |
Транзистор VT1 включен по схеме с коллекторной стабилизацией - с отрицательной обратной связью по напряжению Uкэ. Напряжение на нем:
|
|
(4.8) Определив требуемое значение Uсм и задавшись R2=1кОм, рассчитываем R1.
|
|
(Ом)(4.9) Из ряда Е24 Выбираем резисторы R1,R2 [4]:
R1: СП3 - 19a - 0,5Вт - 3,3 кОм ±10% - подстроечный резистор: МЛТ - 0,5 - 1 кОм ±5%.³ Iвхm.
Выберем Io=1 (мА)
Выберем транзистор VT1 по предельно-допустимым параметрам:
|
Iкmax > Io=1 (мА) |
(4.10) |
|
Uкэmax > Uсм=2,4 (В) |
(4.11) |
|
|
(4.12) |
(мВт) Выбираем транзистор VT1: КТ301 (n-p-n) [2].
Таблица 4.2 - Параметры транзисторов
|
Uкэmax, (В) |
Iкmax, (мА) |
Pкmax, (мВт) |
b = h21э |
Тпmax, (0С) |
Rтп-к, (0С/Вт) | |
|
КТ301 |
20 |
10 |
150 |
20 |
120 |
600 |

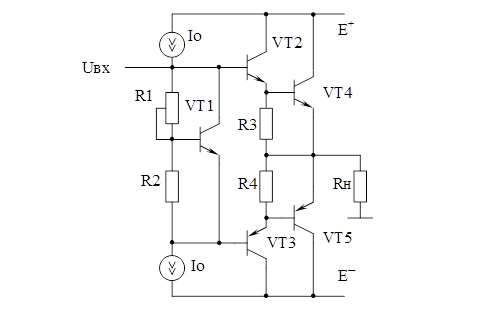

Рис. 4.1 - Схема выходного каскада ВК1
Расчет источника тока: источники тока Io обеспечивают режим стабилизации Uсм и их величина должна быть не менее тока (4.5):
|
Io ³ Iвхm |
(4.13) |
Схема источника тока приведена на рис. 4.3. Ток Io - это ток коллектора VT1, включенного по схеме с фиксированным потенциалом базы (резисторы R1-R2), эмиттерной стабилизацией (R3) и термокомпенсацией (в качестве термокомпенсации используем эммиторно-колекторный переход VT1). Потенциал базы Uб для сохранения активного режима транзистора должен удовлетворять условию:
|
Uб ³ Uнm+0,5×Uсм(4.14) | |
|
Uб ³ 9,75+0,5×2,4=10,95 (В) |
(4.15) |
