Расчет параметров надежности ВОЛП

Упрощенная структурная схема измерения затухания методом обратного рассеяния приведена на рис. 5. Зондирующие импульсы поступают от источника излучения 2 через направленный ответвитель 3 в оптическое волокно 4. Поток обратного рассеяния регистрируется в чувствительном фотоприемном устройстве 5 и преобразуется в электрический сигнал, который после специальной обработки подается на вход устройства отображения 6. При использовании в качестве устройства отображения электронного осциллографа этот сигнал вызывает соответствующее отклонение луча по оси Y на экране. Вертикальная ось экрана градуируется в децибелах по мощности (дБм). Отклонение луча по горизонтальной оси X происходит под действием пилообразного напряжения генератора развертки осциллографа. Вследствие этого положение луча по оси X изменяется в зависимости от времени запаздывания сигнала t. Зная групповое время запаздывания оптического сигнала в сердцевине ОВ, можно осуществить градуировку горизонтальной оси в единицах длины для измеряемого типа ОВ.

Блок управления 1 обеспечивает согласованную работу лазера и электронного осциллографа. Рефлектограмма на экране осциллографа строится по усредненной временной характеристике. Кроме того, указанный блок управляет работой рефлектометра по заданной программе, обрабатывает данные, а также выполняет ряд сервисных функций.

К основным недостаткам рефлектометров следует отнести относительно небольшой динамический диапазон, что обусловлено малой мощностью излучений обратного рассеяния. Кроме того, рефлектометры являются весьма сложными и дорогостоящими приборами. Наиболее распространены на сегодняшний день стационарные рефлектометры с отображающим устройством на основе электронно-лучевой трубке. Однако в последнее время появились и малогабаритные переносные рефлектометры с жидкокристаллическим дисплеем.

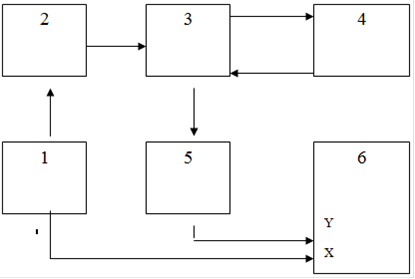

Рис. 5. Структурная схема измерения затухания ОВ методом обратного рассеяния.

Заключение

В результате проведения выше изложенных расчетов и рассуждений в данной курсовой работе была спроектирована внутризоновая волоконная линия связи, соединяющая между собой Екатеринбург и Серов. На основе исходных данных было рассчитано необходимое число каналов, параметры оптического кабеля, по рассчитанным параметрам выбран тип оптического и тип аппаратуры. Также была приведена схема размещения регенерационных участков. В заключение всей курсовой работы была приведена смета на строительство и монтаж ВОЛП.

На сегодняшний день, очевидно, что научно-технический прогресс во многом определяется скоростью и точностью передачи информации, её объёмом. Возможность резкого увеличения объёма передаваемой информации наиболее полно реализуется в результате применения волоконно-оптических кабелей связи, которые по сравнению со всеми существующими средствами передачи, имеют большую пропускную способность.

В настоящее время ОК выпускаются многими странами мира, в том числе и Россией.

оптический кабель связь регенерационный
