Формирователь сигнала главной обратной связи и чувствительный элемент

Для формирования сигнала главной обратной связи используются следующие элементы системы: шариковинтовая передача, редуктор Р2, вращающийся трансформатор, работающий в фазовом режиме, преобразователь фаза-напряжение. Чувствительный элемент включает в себя преобразователь управляющего воздействия, элемент сравнения (усилитель с двумя входами для получения разности сигналов задания и сигнала регулируемой координаты ) и нормализатор сигнала ошибки. Структурная схема формирователя и чувствительного элемента приведена на рис. 5.

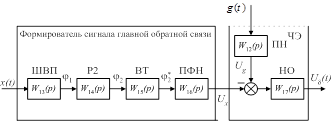

Рис. 5. Структурная схема канала обратной связи и чувствительного элемента

На рисунке: x(t) - функция времени, а не изображение переменной; W - передаточная функция.

Здесь приняты следующие обозначения:

- ПФ преобразователя управляющего воздействия в напряжение; - ПФ шариковинтовой передачи;

- ПФ редуктора Р2;

- ПФ вращающегося трансформатора;

- ПФ преобразователя фаза-напряжение;

- ПФ нормализатора сигнала ошибки.

- угол поворота шариковинтовой передачи;

- угол порота выходной оси приборного редуктора Р2;

- фазовый сдвиг выходного напряжения вращающегося трансформатора относительно опорного напряжения (единица измерения - электрический градус, град*).

При выводе передаточных функций следует обеспечить одинаковую крутизну сигналов по управляющему воздействию и регулируемой координате. При этом следует иметь в виду:

) общий коэффициент передачи этого звена должен быть равен единице;

) максимальное напряжение в цепи сигналов задания и обратной связи - 10В; оно соответствует величине максимального перемещения рабочего органа (полагаем, что измерительная система одноотсчетная);

) максимальное напряжение, подаваемое на усилитель, реализующий элемент сравнения, составляет 10 В; при этом величина ошибки в системе равна заданной по ТЗ величине кинетической ошибки;

) преобразование сигналов в этих звеньях безынерционное и без запаздывания.

Шариковинтовая передача (ШВП) как преобразующее звено в цепи обратной связи. При выводе ПФ следует иметь в виду, что здесь она преобразует линейное перемещение в угловое. При повороте на один оборот ШВП преобразуется линейное перемещение, соответствующее значению шага ходового винта ШВП. ПФ ШВП определяется, град/мм

.

Приборный редуктор Р2 обеспечивает заданную цену оборота вращающегося трансформатора . Под ценой оборота понимается линейное перемещение рабочего органа, при котором его ротор совершает один оборот, или поворачивается на угол 360 град. ПФ редуктора Р2 имеет вид:

.- понижающий.

Вращающийся трансформатор преобразует угловое перемещение в сигнал. Он работает в фазовом режиме. При этом его выходное напряжение
