Расчет цепей питания транзистора

Цепь питания должна обеспечивать развязку СВЧ тракта с источником питания. Она может быть реализована в виде высокоомного четвертьволнового отрезка линии закороченного на конце радиальным шлейфом (РисХ).

Пример (Расчет цепи питания)

Параметры радиального шлейфа выбираются так, чтобы его входное сопротивление на требуемой частоте было близко к нулю (РисХ).

Рис. Схема разомкнутого шлейфа

Рис. Модуль входного сопротивления разомкнутого шлейфа после настройки.

Параметры высокоомной линии выбираются так, чтобы входное сопротивление цепи питания со стороны СВЧ тракта было максимальным.

Рис. Схема цепи питания.

Рис. Модуль входного сопротивления цепи питания.

Далее составляем схему усилителя с рассчитанными ранее согласующими цепями и цепями питания.

Характеристики этой схемы приведены на рис.Х и Х. Видно, что получившаяся схема является хорошим начальным приближением для дальнейшей оптимизации.

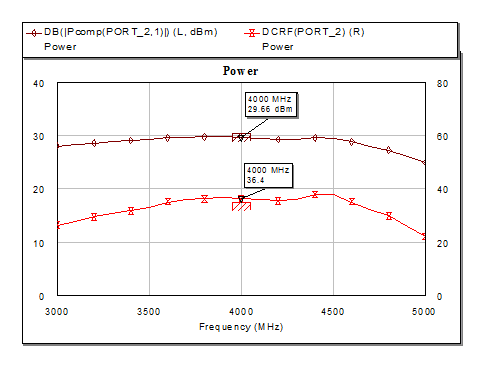

Оптизация полученной схемы выполняется по тем же требованиям, что и схемы с идеальными согласующими цепями. Характеристики схемы послеоптимизации приведены на рис.Х и Х.
