Обзор методов построения аналогов проектируемого устройства

В радиолюбительской практике на сегодняшний день используется большое число разнообразных технических решений разрабатываемого устройства, например устройство, представленное на рисунке 1.

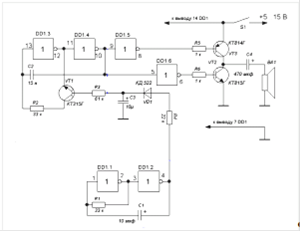

Рисунок 1 - Схема двухтональной сирены

К недостаткам данной конструкции следует отнести необходимость подбора комплементарной пары транзисторов в выходном усилителе устройства и достаточно большой потребляемый ток.

Более экономичным устройством может служить устройство, представленное на рисунке 2.

Рисунок 2 - Схема экономичной двухтональной сирены

Основа этой сирены - это три генератора на логических элементах 555 серии (можно применить любую ТТЛ серию микросхем: К155, К555, К1533, а также импортные 7400, 74LS00, 74ALS00, 74F00). Один переключающий и два тональных. Частоту переключающего генератора изменяют, подбирая резистор R1, частоту тональных генераторов - резистором R2 и R3 соответственно для первого и второго генератора. На транзисторах VT1 VT2 собран усилитель мощности. Динамическая головка может быть любой с сопротивлением 50 Ом. 8-ми омные динамики тоже прекрасно работают, но сильно растет потребляемый сиреной ток.
