Выбор и обоснование элементной базы проектируемого устройства

Синтез электрической принципиальной схемы в базисе «И-НЕ» можно сделать путем преобразования следующих формул:

Я сделал это потому что в базисе «ИЛИ» нету 4-х и 5-ти ходовых микросхем серии К155 и К555.

В результате получаем схемы отрицания:

Для проектирования устройства было предложено выбрать элементы ТТЛ серий К155 и К555.

В таблице показано сравнение главных характеристик выбранных микросхем К155 и К555 серий.

Обознач. параметры

ЛА1

ЛА2

ЛА4

К155

К555

К155

К555

К155

К555

Потребляемая мощность, мВт

78,8

7,88

21

4.2

59,1

11,8

Время задержки, нс

22

20

15

33

22

20

Коэффициент разветвления

10

20

10

20

10

20

После сравнения характеристик этих двух серий я выбрал К555 серию, так как:

. Коэффициент разветвления у неё в два раза больше, чем у 155 серии, что в дальнейшем даст возможность не использовать дополнительные резисторы на входе схемы;

. Элементы К555 серии потребляют меньше мощности в отличие от серии 155, так как при незначительном отличии в быстродействии, разница в энергопотреблении очень существенна.

Потребляемая мощность - значение мощности, потребляемой микросхемой от источников питания в заданном режиме;

Время задержки - интервал времени между входным и выходным импульсами.

Коэффициент разветвления - число единичных нагрузок, которые можно подключить одновременно к выходу микросхемы.

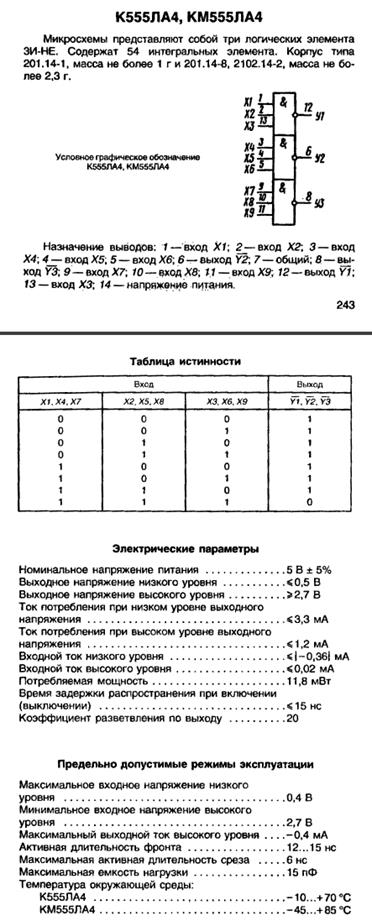

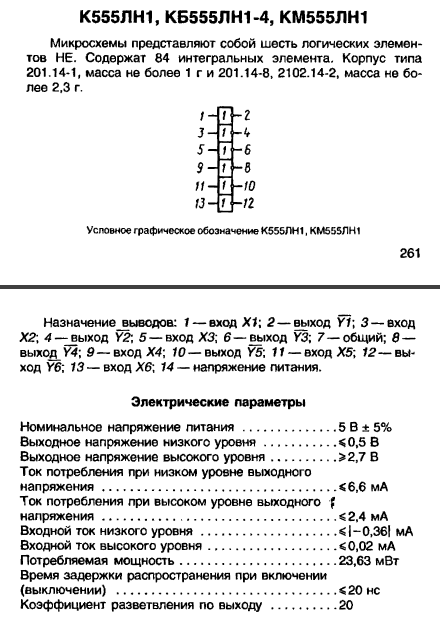

В моей схеме используется микросхемы серии К555:ЛА1, ЛА2, ЛА4, ЛН1.

В качестве индикатора выбран семисегментный индикатор АЛС113Е, так как у него низкая потребляемая мощность как и у микросхем серии К555, что подходит под эту серию микросхем.
