Фильтрация сигнала

Рисунок 52 - Схема подавления ВЧ помехи

Рисунок 53 - АЧХ фильтра

Рисунок 54 - График исходного V(V1:+), искажённого ВЧ помехой V(R1:1) и отфильтрованного сигнала V(R8:1,R8:2)

Рисунок 55 - График АЧХ спектра исходного V(V1:+), искажённого ВЧ помехой V(R1:1) и отфильтрованного сигнала V(R8:1,R8:2)

Фильтрация совместного действия НЧ и ВЧ помехи

Реализацию подавления НЧ и ВЧ помех осуществим последовательным соединением НЧ и ВЧ фильтра.

Рисунок 56 - Схема подавления ВЧ и НЧ помех

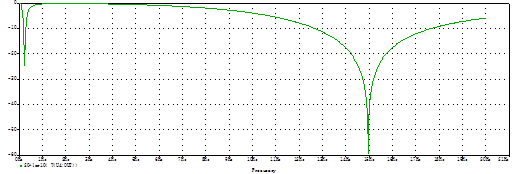

Рисунок 57 - АЧХ фильтра

Рисунок 58 - График исходного V(V3:-), искажённого помехами V(R1:1) и отфильтрованного сигнала V(R8:1,R8:2)

Рисунок 59 - График АЧХ спектра исходного V(V3:-), искажённого ВЧ помехой V(R1:1) и отфильтрованного сигнала V(R8:1,R8:2)

Вывод:

Применяя активный заграждающий фильтр второго порядка с мостом Вина-Робинсона для фильтрации НЧ, ВЧ и совместного действия помех, при настройке частоты среза фильтра на частоту помехи, мы добились почти полного её подавления. При подавлении помех произошло небольшое искажение полезного сигнала, что обусловлено тем, что частота помехи близка к частоте сигнала.
