Моделирование измерительного тракта
В таблице 2.3 представлены коэффициенты преломления некоторых исследуемых жидкостей и апертурные углы световодов.
Таблица 2.3
Коэффициенты преломления некоторых исследуемых жидкостей и апертурные углы световодов
|
Среда |
Коэффициент преломления |
Угол, градусы |
|
Ацетон |
1,360 |
23,2 |
|
Бензин |
1,41 1,38 |
22,3 22,9 |
|
Вода |
1,333 |
23,7 |
|
Глицерин |
1,47 |
21,4 |
|
Спирт этиловый |
1,362 |
23,2 |
|
Спирт метиловый |
1,33 |
23,8 |
|
Молоко |
1,35 1,36 |
23,4 23,2 |
|
Эфир |
1,35 |
23,4 |
Приведем графики зависимости коэффициента передачи оптического канала от диаметров световодов и апертурных углов в различных средах.

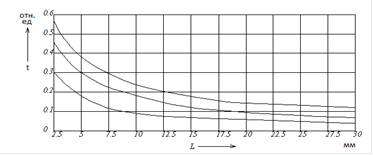

Рисунок 2.8 - Зависимость коэффициента передачи оптического канала от диаметров световодов и апертурных углов в масле (1мм; 2мм; 3мм)

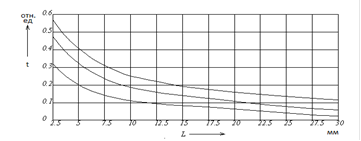

Рисунок 2.9 - Зависимость коэффициента передачи оптического канала от диаметров световодов и апертурных углов в воде (1мм; 2мм; 3мм)
На функцию передачи контролируемой среды оказывают влияние спектральные характеристики объекта контроля и наличие дисперсной фазы в нем. На рисунке 2.10-2.2.16 представлены спектральные характеристики различных масел, а также жидкостей используемых в качестве растворителей.

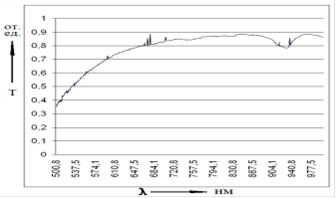

Рисунок 2.10 - Спектральная характеристика осевого масла

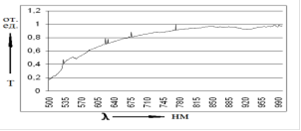

Рисунок 2.11 - Спектральная характеристика компрессорного масла
Рисунок 2.12 - Спектральная характеристика моторного масла тепловоза
Рисунок 2.13 - Спектральная характеристика моторного масла (синтетика)

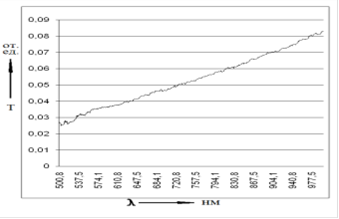

Рисунок 2.14 - Спектральная характеристика моторного загрязненного масла

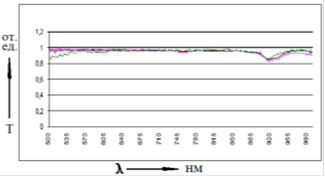

Рисунок 2.15 - Спектральная характеристика растворителей (нефрас, керосин, бензин)
Рисунок 2.16 - Спектральная характеристика разведенного моторного масла в пропорции 1:20
- угол наклона графика к оси ординат изменяется в зависимости от степени загрязнения масла;
- технические масла имеют более равномерную спектральную характеристику чем растворители;
- при растворении проб загрязненного масла в растворителях неравномерность характеристики увеличивается с увеличением концентрации растворителя;
