Расчет выпрямителя, работающего на активно-индуктивную нагрузку

Исходные данные:- среднее выпрямленное напряжение, Ud=50 В;- средний выпрямленный ток, Id=10 А;- напряжение трехфазной питающей сети, U1=127 В;с - частота питающей сети, fс=50 Гц.

1. На основании значений выпрямленного тока и напряжения, а также для уменьшения размеров трансформатора и фильтра, уменьшения потребляемой из сети мощности выбираем схему Ларионова с соединением обмоток звезда-звезда.

2. Из таблицы 19.2 [1] определяем:

В (4.1)

A (4.2)

По вычисленным значениям Uобр.макс и Ia выбираем в качестве вентилей кремниевые диоды типа КД202Г (шесть диодов по одному в плече моста).

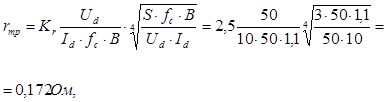

3. Активное сопротивление фазы трансформатора:

(4.3)

где значение Kr берется из таблицы 19.3 [1] для случая индуктивной нагрузки, коэффициент Kr=2.5.

4. Индуктивность рассеяния обмоток трансформатора:

(4.4)

где значение KL берется из таблицы 19.3 [1] для случая индуктивной нагрузки, коэффициент KL=1.0*10-3.

. Падение напряжения на вентилях в схеме

В. (4.5)

6. Напряжение холостого хода с учетом сопротивления фазы выпрямителя rтр и падения на дросселе ΔUдр:

(4.6)

где ΔUдр =(0,1…0,05)Ud

для Pd =(100…1000)Вт,

Pd =Id* Ud =10*50=500 Вт (4.7)

Уточненное значение обратного напряжения на вентиле:

(4.8)

7. По таблице 19.2 [1] определяем параметры трансформатора:

(4.9)

(4.10)

(4.11)

(4.12)

(4.13)

8. Угол коммутации:

(4.14)

Следовательно, γ=arcos 0,963 =160.

9. Минимально допустимая индуктивность дросселя фильтра:

(4.15)

10. Внешняя характеристика выпрямителя представляет собой прямую линию. Она строится по двум точкам: Id=0; Ud=Uср.х.х. (холостой ход) и Id, Ud (номинальная нагрузка). Внешняя характеристика представлена на рисунке 3.1.

Рисунок 3.1 - Внешняя характеристика выпрямителя

. Внутреннее сопротивление выпрямителя:

(4.16)

12. КПД выпрямителя:

(4.17)

где (4.18)

(4.19)
