Элементы цифрового мультиметра

Реализация автоматического выбора предела измерений

Для работы схемы автоматического выбора предела измерений требуется три сигнала:

• сигнал превышения порога измерения;

• сигнал об уровне напряжения ниже порога измерения;

• сигнал синхронизации.

Первые два из них служат для управления сдвигом предела измерения цифровой шкалы и становятся активными в результате ошибки преобразования или высокой погрешности при преобразовании. Сигнал синхронизации управляет сдвигом показаний цифровой шкалы. Он появляется только один раз в течение цикла преобразования, если только не происходит его сбоя, и становится неактивным после успешного завершения преобразования.

Индикация состояния батареи питания

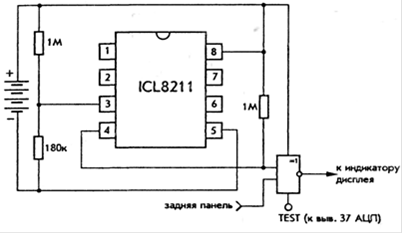

Стандартным источником питания для мультиметров на основе АЦП серии 7106 является батарейка типа "Крона" или 6F22 напряжением 9 В. Для индикации ее разряженного состояния с помощью схемы, изображенной на рис. 3, на соответствующий сегмент индикатора LCD подается напряжение сигнализации разряда.

Рис.3. Схема индикации разряда батареи

Измерение сопротивления, проводимости и тока

Функция измерения сопротивления и проводимости на основе АЦП серии 7106 реализуется достаточно просто. На рис. 4 изображен один из вариантов измерителя сопротивления. RSTD - это высокоточный (прецизионный) резистор, Rx - резистор, сопротивление которого необходимо измерить. На дисплее будут отображены показания, равные

(Rx / RSTD)х1000

Для построения омметра с широким пределом измерений необходимо использовать несколько прецизионных резисторов.

Для того, чтобы измерить проводимость, следует поменять местами резисторы RSTD и Rx.

Рис.4. Схема измерения сопротивления

Простой измеритель тока может быть построен в соответствии со схемой, изображенной на рис.5. Низкое значение тока утечки АЦП (максимум - 10-12А) позволяет измерять малые токи величиной от нескольких пикоампер и выше. Ограничения на точность измерения малых токов накладывает только ток утечки переключателя и точность прецизионных резисторов.

Рис. 5 Схема измерения тока
