Синтез схемы управления выходным устройством ПЗС

Задача выходного устройства превратить заряды, выводимые из нижнего регистра в напряжение видеосигнала.

На рисунке 3.28 показан принцип работы выходного устройства. Рисунок 3.28, а соответствует по времени III фазе работы нижнего регистра, рисунок 3.28, б I фазе, а рисунок 3.28, в II фазе работы выходного устройства. При этом выводимый заряд оказывается под последним затвором III фазы. На затвор транзистора сброса в это время поступает положительный импульс (p-подложка) который понижает барьер между областями (ямами) плавающей диффузионной области за счет чего заряд в левой части плавающей диффузионной области устанавливается равным напряжению питания правой ямы.

Рисунок 3.24 - Временные диаграммы управляющих потенциалов для третей фазы нижнего регистра

Рисунок 3.25 - Карта Карно для нахождения сигнала, поступающего на вторую фазу нижнего регистра

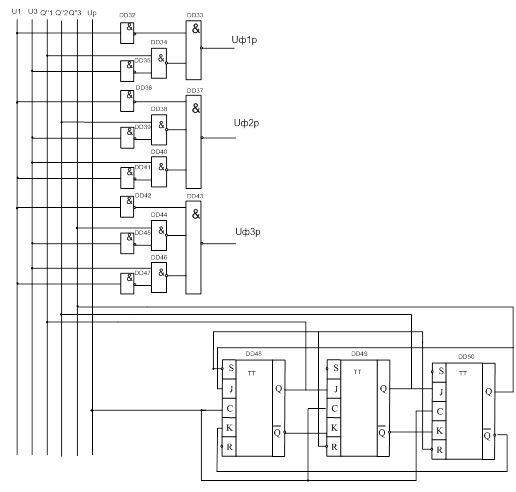

Рисунок 3.26

Рисунок 3.27 - Выходное устройство ПЗС

Рисунок 3.28 - Принцип работы выходного устройства ПЗС

В течение I фазы подается импульс обеднения на выходной затвор, и заряд переливается из под II фазы в яму под выходным затвором.

В следующий такт (II фаза) яма под выходным затвором исчезает и заряд переливается в плавающую диффузионную область, связанную с затвором выходного транзистора.

Такую последовательность импульсов можно получить при помощи JK-тригиров. Причем данные импульсы должны вырабатываться только во время прямого хода строчной развертки.

Спроектируем устройство для получения последовательности импульсов на выходном затворе, временные диаграммы показаны на рисунке 3.29. Таблица истинности показана в таблице 3.11

На карте Карно изображены несколько единичных областей (рисунок 3.30).

Таблица 3.11 - Таблица истинности для функции Uф1в

№ терма

U1

U3

Qв1

Uф1в

1

0

0

1

1

3

0

1

1

1

5

1

0

1

1

7

1

1

1

1

0

0

0

0

0

2

0

1

0

1

6

1

1

0

1

4

1

0

0

1
