Ррасчётные формулы для элементов, соединённых параллельно в структурной схеме надёжности

Параллельным соединением элементов в структурной схеме надежности называется такое соединение, при котором система отказывает только при отказе всех n элементов, образующих эту схему (рис.9).

Согласно определению,

Qc (t) = q1(t) q2(t) qn(t) = i(t) = i(t))

Отсюда

(t) = 1 - Qc(t) = 1 i(t))

1

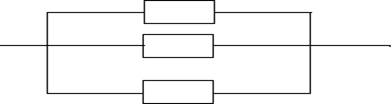

Рисунок - 9. Структурная схема надежности с параллельным соединением элементов

С учетом интенсивности отказов выражение примет вид

Pc (t) = 1i(t )dt).

Для случая равнонадежных элементов имеем

Pc (t) = 1i(t )dt)n,

а при λ = const последнее выражение примет вид

Pc (t) = 1it).

Основные правила расчета надежности при последовательном и параллельном соединениях элементов в структурной схеме надежности можно формулировать следующим образом:

определить количество элементов, составляющих структурную схему надежности;

из справочных таблиц или статистики определить интенсивность отказов λi каждого элемента;

на основании λi по формулам видов соединений в структурных схемах надежности определяется ВБР.
