Описание используемых технологий и устройств

широкая полоса пропускания

малое затухание сигналов

отсутствие электромагнитных помех

дальность передачи на десятки километров

срок службы более 25 лет

и другие

Одномодовое оптоволокно 9/125 nm сконструировано таким образом, что в ядре оптоволокна может распространяться только одна, основная мода. Именно поэтому такие оптические волокна имеют наилучшие характеристики, и наиболее активно используются при строительстве ВОЛС. Основные преимущества одномодовых оптических волокон - малое затухание 0,25 db/км , минимальная величина модовой дисперсии и широкая полоса пропускания - благодаря которым обеспечивается бесперебойная передача по оптоволокну электрических сигналов.

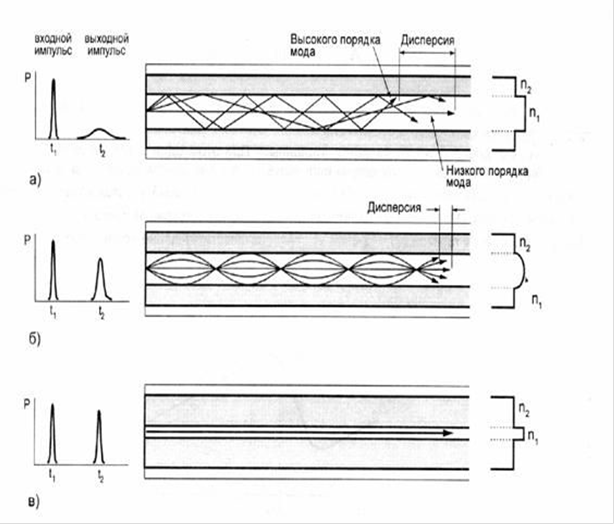

Рис. 1.6 - Одномодовое волокно

Существует три основных типа одномодовых волокон:

. Одномодовое ступенчатое волокно с несмещённой дисперсией (стандартное) (англ. SMF - Step Index Single Mode Fiber), определяется рекомендацией ITU-T G.652 и применяется в большинстве оптических систем связи.

. Одномодовое волокно со смещённой дисперсией (англ. DSF - Dispersion Shifted Single Mode Fiber), определяется рекомендацией ITU-T G.653. В волокнах DSF с помощью примесей область нулевой дисперсии смещена в третье окно прозрачности, в котором наблюдается минимальное затухание.

. Одномодовое волокно с ненулевой смещённой дисперсией (англ. NZDSF - Non-Zero Dispersion Shifted Single Mode Fiber), определяется рекомендацией ITU-T G.655.

Основное применение оптические волокна находят в качестве среды передачи на волоконно-оптических телекоммуникационных сетях различных уровней: от межконтинентальных магистралей до домашних компьютерных сетей. Применение оптических волокон для линий связи обусловлено тем, что оптическое волокно обеспечивает высокую защищенность от несанкционированного доступа, низкое затухание сигнала при передаче информации на большие расстояния и возможность оперировать с чрезвычайно высокими скоростями передачи. Каждое волокно, используя технологию спектрального уплотнения каналов может передавать до нескольких сотен каналов одновременно, обеспечивая общую скорость передачи информации, исчисляемую терабитами в секунду.

Телефонная сеть общего пользования, ТСОП, ТфОП (англ. PSTN, Public Switched Telephone Network) - это сеть, для доступа к которой используются обычные проводные телефонные аппараты, мини-АТС и оборудование передачи данных.

В мире существует примерно миллиард телефонных аппаратов, если не считать мобильных. Поэтому совершенно нереально протянуть линии связи так, чтобы связать каждый аппарат с каждым. Тем не менее, ничто не мешает нам совершать звонки с любого телефона на практически любой другой в мире (за исключением экзотических случаев закрытых сетей, типа правительственной связи).

Однако и не надо связывать каждый телефон с каждым, поскольку никогда не нужно говорить со всеми абонентами в мире одновременно. Поэтому достаточно протянуть ровно одну телефонную линию к каждому абоненту, а задачу по их временному соединению, то есть по коммутации линий, возложить на одно общее устройство - автоматическую телефонную станцию (АТС).

Соединение по принципу «каждая с каждой» годится в масштабах населённого пункта. На самом деле, устройство крупной городской сети намного сложнее: помимо собственно АТС, там имеются еще и так называемые узлы входящей и исходящей связи, резко сокращающие число линий, необходимых в масштабах мегаполиса. Городская сеть - это множество АТС, связанных по принципу «каждая с каждой», к которым, в свою очередь, подключаются абоненты.
