Техника электроэрозионной и токовой подгонки тонкопленочных резисторов

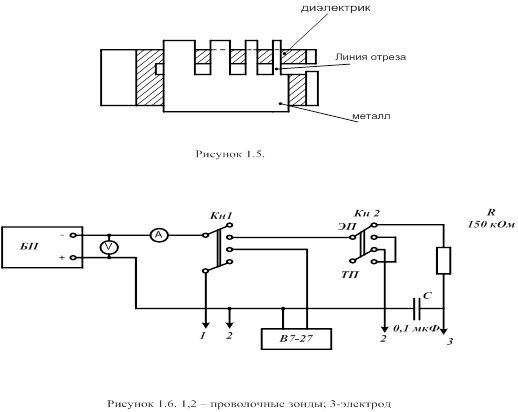

Схема установки для электроэрозионной и токовой подгонки показана на рис. 1.6.

Она состоит из блока питания, цифрового вольтметра В7-27 и зондового устройства.

Кнопка Кн2 служит для выбора режима подгонки; ЭП - электроэрозионная; ТП - токовая. Кнопка Кн1 служит для включения схемы измерения или подгонки. Сопротивление R ограничивает ток при электроэрозионной подгонке. В конденсаторе С происходит накопление энергии для импульса при электроэрозионной подгонке.
