Компьютерное моделирование представляет собой симуляцию работы составленной электрической принципиальной схемы в программе Electronics Workbench (EWB) либо в других программах, позволяющих создание виртуальных электрических схем.позволяет достаточно легко и быстро собирать схемы разной степени сложности. Наглядность представления способствует лучшему усвоению материала, а кроме того, позволяет получить первичные навыки работы с инженерным программным пакетом.

Используемые компоненты Electronics Workbench

Для того, чтобы собрать электрическую принципиальную схему, будем использовать следующие компоненты EWB:

Заземление

Компонент "заземление" имеет нулевое напряжение и таким образом обеспечивает исходную точку для отсчета потенциалов.

Источники напряжения +5В

Используя этот источники напряжения, можно устанавливать фиксированный потенциал узла +5 В или уровень логической единицы.

Соединяющий узел

Узел применяется для соединения проводников и создания контрольных точек. К каждому узлу может подсоединяться не более четырех проводников.

После того, как схема собрана, можно вставить дополнительные узлы для подключения приборов.

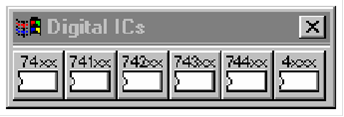

Библиотека DIGITAL ICs

В состав библиотеки DIGITAL ICs входят микросхемы 74 серии ТТЛ (аналоги отечественных серий: LS - 555, F-1531, ALS-1533, AC-1554, HC-1564, ACT-1594).Generator

Generator - генератор логических сигналов, позволяет выводить на 16 выходов различные комбинации логических сигналов.Analyzer

Analyzer - логический анализатор, позволяет наблюдать временные диаграммы до 16-ти логических сигналов.

Чтобы собрать электрическую схему, нужно:

. Поместить необходимый компонент на рабочее поле.

Для этого нужно: щелчком мыши выбрать соответствующую библиотеку элементов, подвести курсор мыши на нужную кнопку в библиотеке элементов и, нажав левую кнопку мыши и не отпуская ее, перетащить элемент на рабочее поле. Рядом с элементом будут отображены его параметры по умолчанию, которые в процессе работы могут быть изменены пользователем.

. Соединить элементы друг с другом.

Для этого нужно подвести курсор мыши к выводу элемента до появления маленького черного кружочка. Нажав левую кнопку мыши, подвести курсор к другому выводу до появления черного кружочка. После этого кнопку мыши можно отпустить.

Для соединения нескольких проводников провод от вывода элемента подводится к другому проводу до появления кружочка и отпускается кнопка мыши или ставится точка из библиотеки элементов BASIC.

При использовании в схеме микросхем, подключение источника питания и земли обязательно.

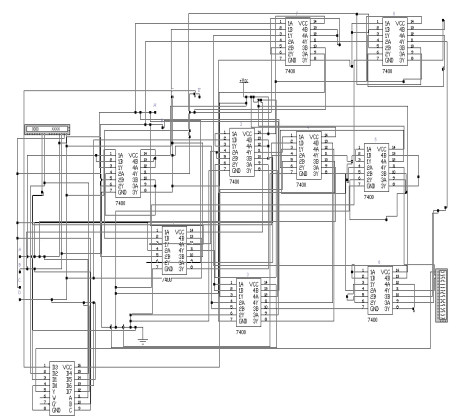

Собранная схема электрическая принципиальная изображена на рисунке 6.

Рисунок 6 - Схема электрическая принципиальная

Генератор слов используемый при симуляции изображен на рисунке 7.

Рисунок 7 - Генератор слов

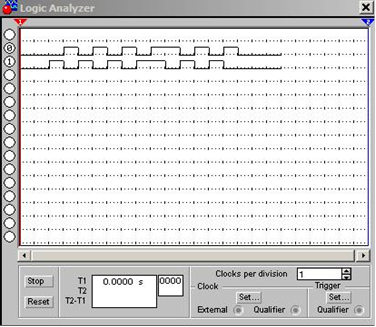

Процесс компьютерного моделирования непосредственно представлен на рисунке 8, где изображен логический анализатор, отображающий режим работы составленной схемы.
