Помехи и искажения в каналах связи

В процессе прохождения по реальным каналам связи сигналы подвергаются искажениям, поэтому получаемые сообщения воспроизводятся с некоторыми ошибками. Эти ошибки обусловлены характеристиками тракта передачи, а также помехами, воздействующими на сигнал. Изменение характеристик тракта, как правило, имеет регулярный характер, и поэтому их можно в большинстве случаев устранить посредством соответствующей коррекции. Помехи же, воздействующие на сигнал, имеют случайный характер, то есть они заранее неизвестны, и поэтому их влияние нельзя полностью устранить. Подростковый Психолог Психолог для подростка в ВАО

Помехой принято называть любое случайное воздействие на сигнал, которое снижает достоверность воспроизведения передаваемых сообщений. Существующие помехи весьма разнообразны по своей природе и физическому воздействию.

В радиоканалах различают:

· Атмосферные помехи, обусловлены грозовыми электрическими процессами. Наиболее вредное воздействие эти помехи оказывают в области длинных и средних волн. Первым обнаружили их негативное влияние изобретатель радио А. С. Попов;

· Индустриальные помехи, возникающие из-за резких изменений тока в цепях электроустройств. Это помехи это помехи от электротранспорта, систем зажигания двигателей, медицинских установок, электродвигателей;

· Помехи от посторонних радиостанций, возникающие вследствие плохой фильтрации гармоник сигнала, недостаточной стабильности частот, нарушения регламента рабочий частот, нелинейности каналов, что приводит к образованию новых колебаний;

· Космические помехи, обусловленные электромагнитными процессами, происходящими на Солнце, звездах и других внеземных объектов.

В каналах проводной связи основными видами помех являются импульсные шумы и прерывание связи. Импульсные шумы возникают при автоматической коммутации и вследствие перекрестных наводок. Прерывание связи называется явление, при котором сигнал либо резко затухает, либо совсем пропадает, например, из-за нарушения контактов при соединении.

Все казанные помехи относятся к внешним помехам, однако имеются и внутренние помехи, возникающие в аппаратуре, например в усилителях и преобразованиях частот. Внутренние помехи обусловлены, главным образом, наличием тепловых шумов - хаотического движения носителей заряда (электронов) в проводниках. Эти помехи принципиально неустранимы.

В общем случае влияние помех на полезный сигнал можно представить в виде оператора

(1.4)

В зависимости от характера взаимодействия с сигналом помехи подразделяются на аддитивные и мультипликативные.

Аддитивной называется помеха, которая при образовании выходного сигнала представляется в виде слагаемого:

(1.5)

Мультипликативной называется помеха, которая при образовании выходного сигнала представляется в виде множителя входного сигнала:

(1.6)

где K(t) - некоторый случайный процесс.

Примером мультипликативной помехи являются замирания, заключающиеся в случайном изменении уровню и соответственно мощности сигнала из-за непостоянства условий распространения радиоволн. В проводных каналах мультипликативной помехой может быть прерывание связи, при котором сигнал в линии резко затухает.

К аддитивным помехам можно отнести все рассмотренные виды внешних и внутренних помех.

В реальных каналах имеются и аддитивные, и мультипликативные помехи, поэтому в них

(1.7)

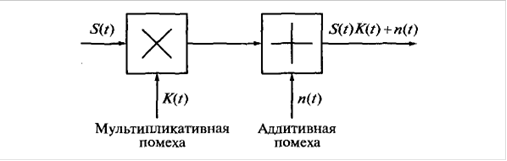

Схема действия помех в линии связи показана на рисунке 1.3.

Рис. 1.4 - Схема действия помех в линии связи

В заключение отметим, что между сигналом и помехой отсутствует принципиальное различие. Более того, они существуют как единое целое, хотя и противоположные по своему действию. Например, излучение передатчика радиостанции, являясь полезным для приемника того абонента, которому оно предназначено, одновременно может служить помехой для приемников тех абонентов, которым оно не предназначено.
