Назначение устройства

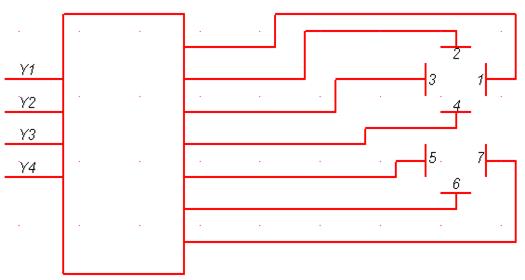

На рисунке в виде “черного ящика” показана комбинационная схема (КС) управляющая семисегментным индикатором.

На вход схемы подаются различные комбинации двоичных сигналов X1 - X4. На индикатор предполагается выводить лишь отдельные цифры из множества шестнадцатеричных цифр. На выходе Y должна быть единица, если соединенный с этим выходом сегмент должен загореться при отображении цифр (для функциональной схемы).

Требуется:

. Составить совмещенную таблицу истинности для X1 - X4, комплект карт Карно для функции Y, провести минимизацию в СДНФ и записать логические формулы, выражающие Y через X1 - X4, выполнить преобразование этих формул к виду, обеспечивающему минимально возможную реализацию КС в системе логических элементов ТТЛ серии типа К155 или К555;

. Выполнить принципиальную электрическую схему устройства.

. Провести расчет быстродействия и мощности.
